La mission
Déploiement et supervision de système GTB / GTC centralisant les équipements techniques du site, les comptages et les principales fonctions de pilotage.
La période :
2023 – 2024
Solutions déployées
Supervision
Logiciel : Supervision embarquée via Passerelle ECBOS 8 : ECNET 500 Points Protocole ouvert
Automates de terrain maître
ECLYPSE ECY-S1000-E (X2)
Comptage
Comptage d’énergie communicant sur Bâtiment B & C (X1)
Comptage électrique non intrusif BACNET IP (x2)
Capteurs
BELIMO sur Bâtiment A
Modules
Module d’extension: ECY-16DI -8UI/6UO-HOA –8DOR (X14)
Fonctions mises en oeuvre
- Collecte des données de consommation d'énergie frigorifique des installations d’eau glacée du Bâtiment A, du Bâtiment B & du Bâtiment C.
- Remontée des consommations Electriques des groupes Froids «Eau Glacée» (Bâtiment A, B et C)
- Gestion et pilotage de la production d’eau glacée sur les 3 bâtiments (Process, Pompes primaires et secondaires, remontées d’infos et défauts ….)
- Remontées des diverses informations sur le réseau primaire et secondaires (capteurs, actionneurs, ….)
Technologies et protocoles
IQVISION · IQ4EXX · ISMA
BACnet IP · M-Bus · M-Bus IP · Modbus RTU · Modbus IP

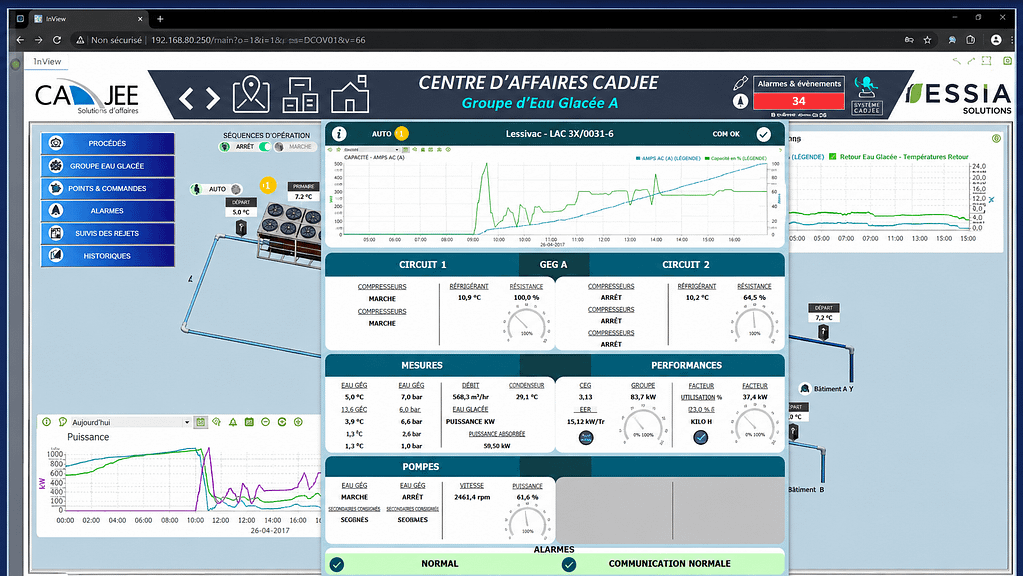

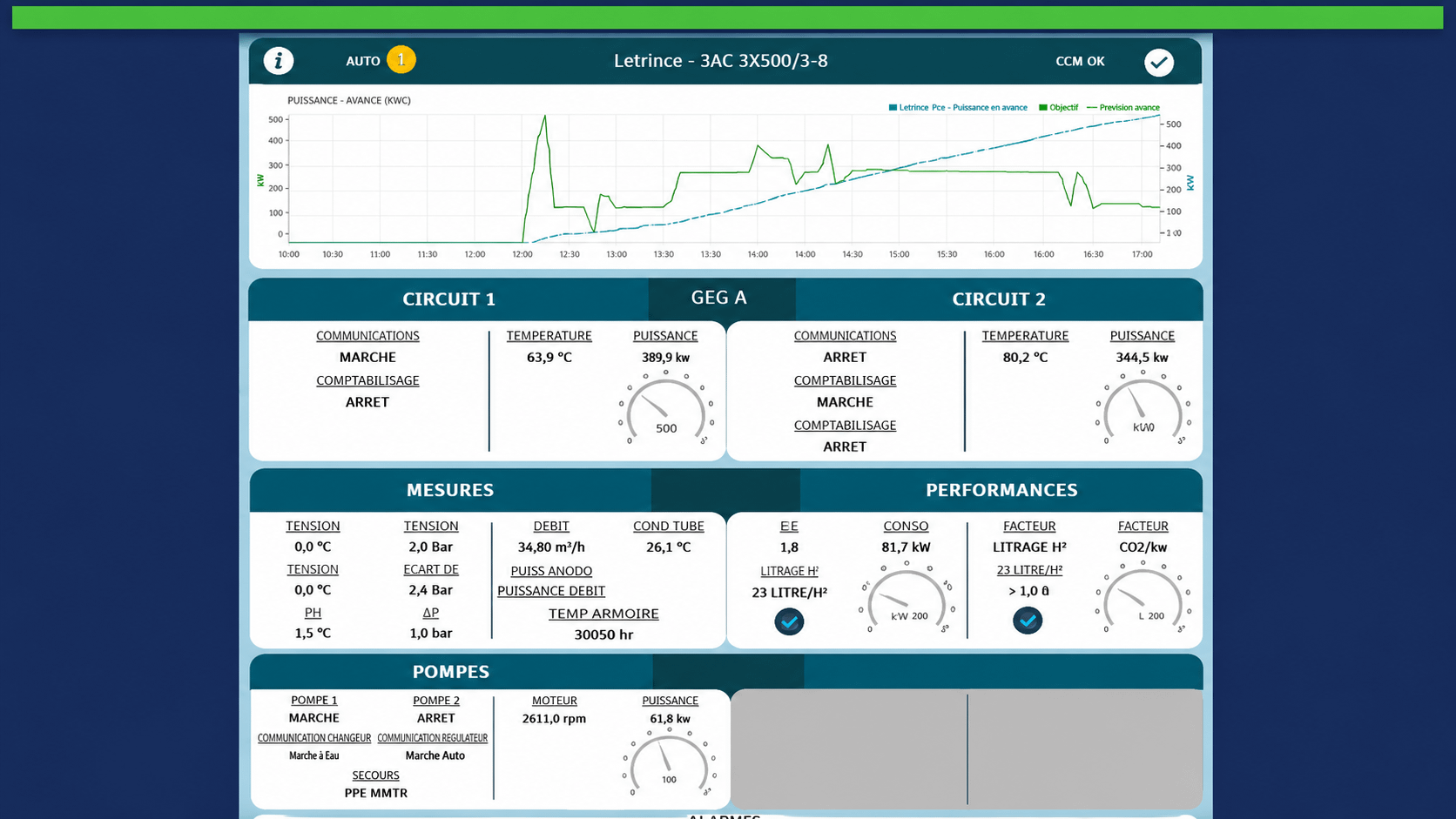

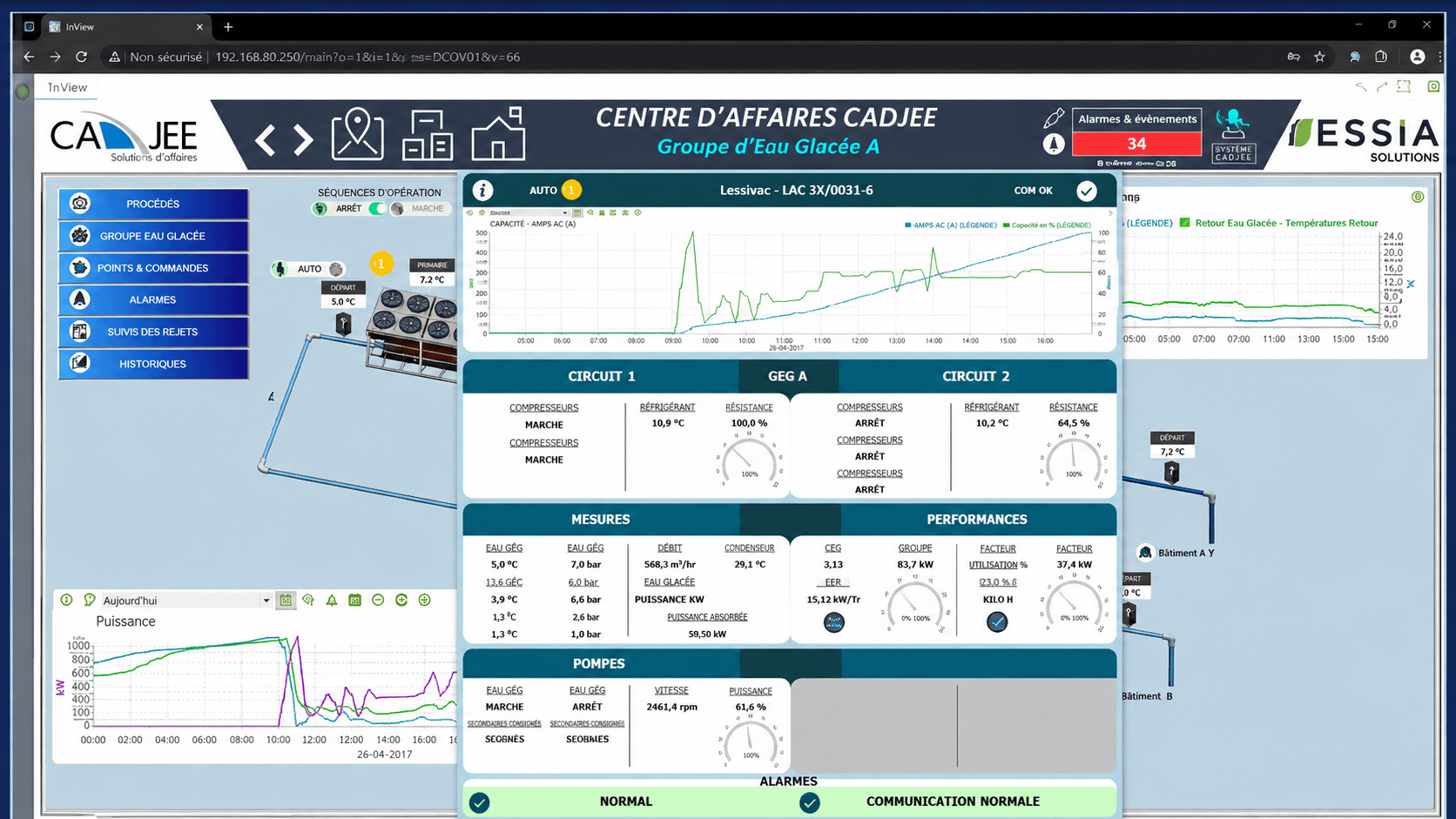

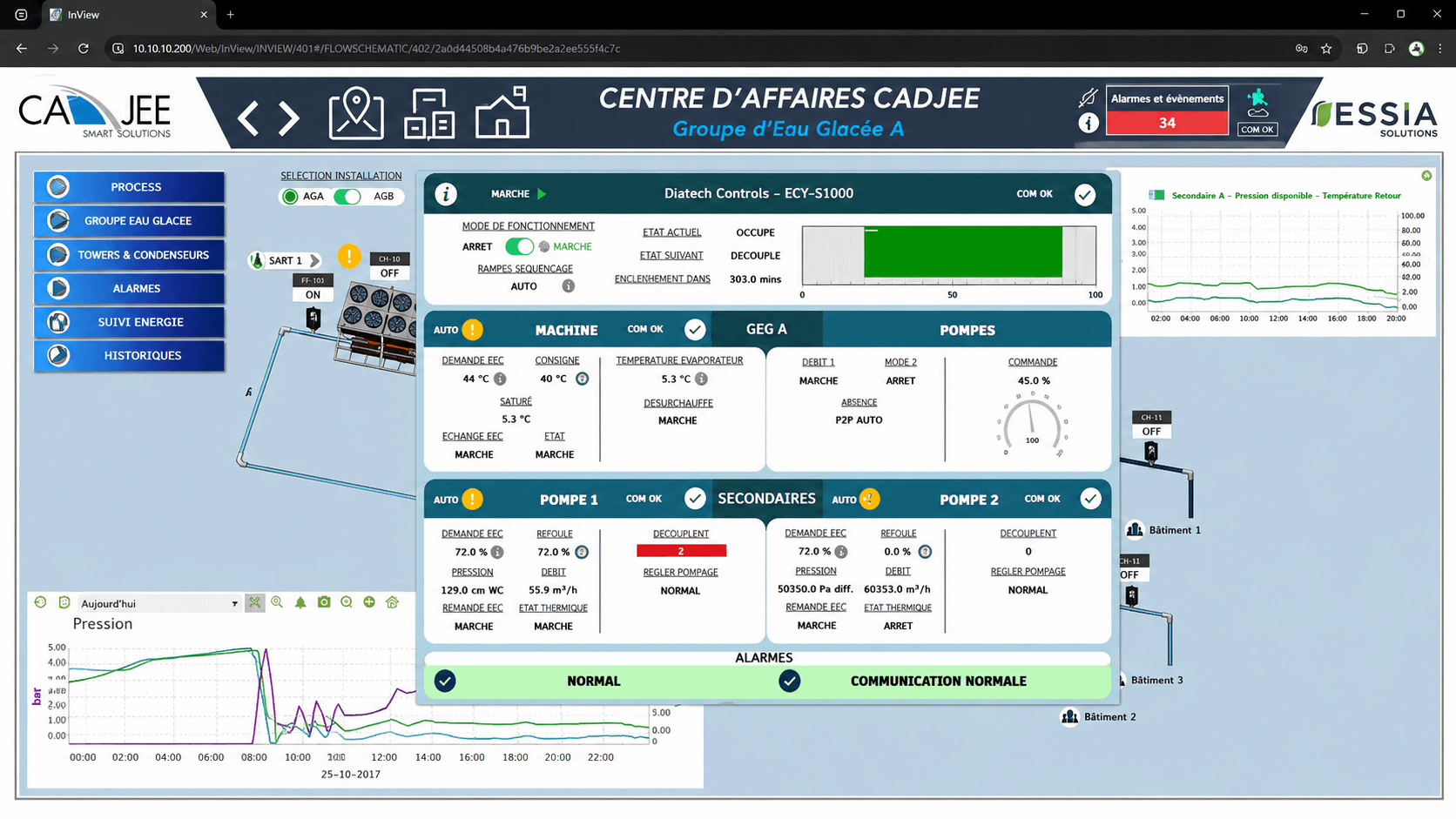

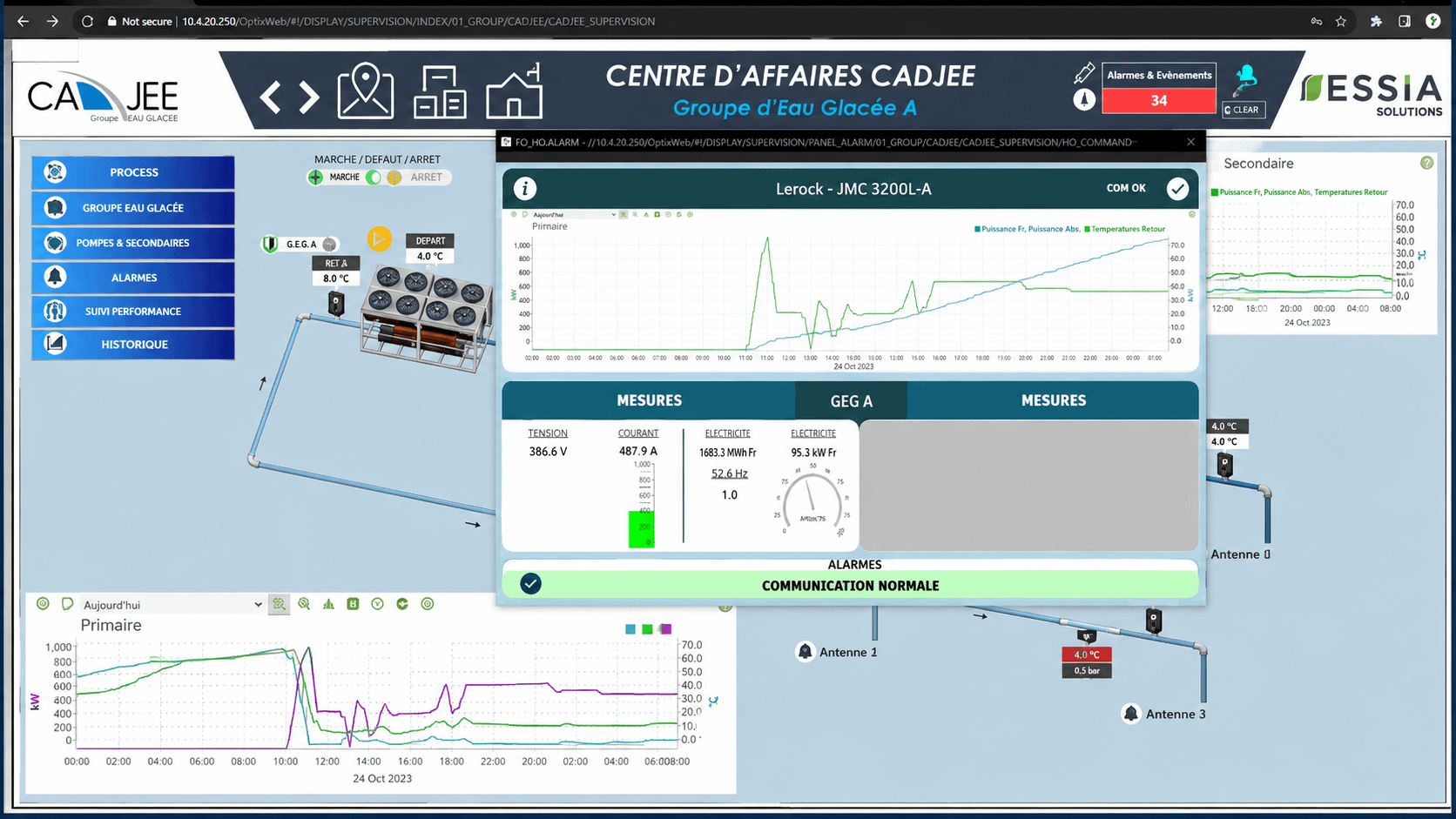

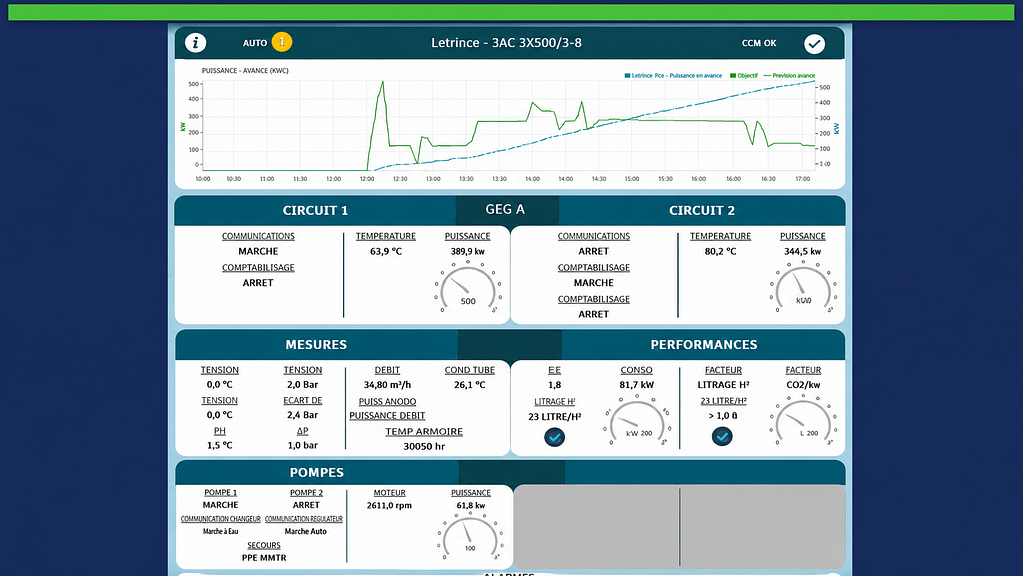

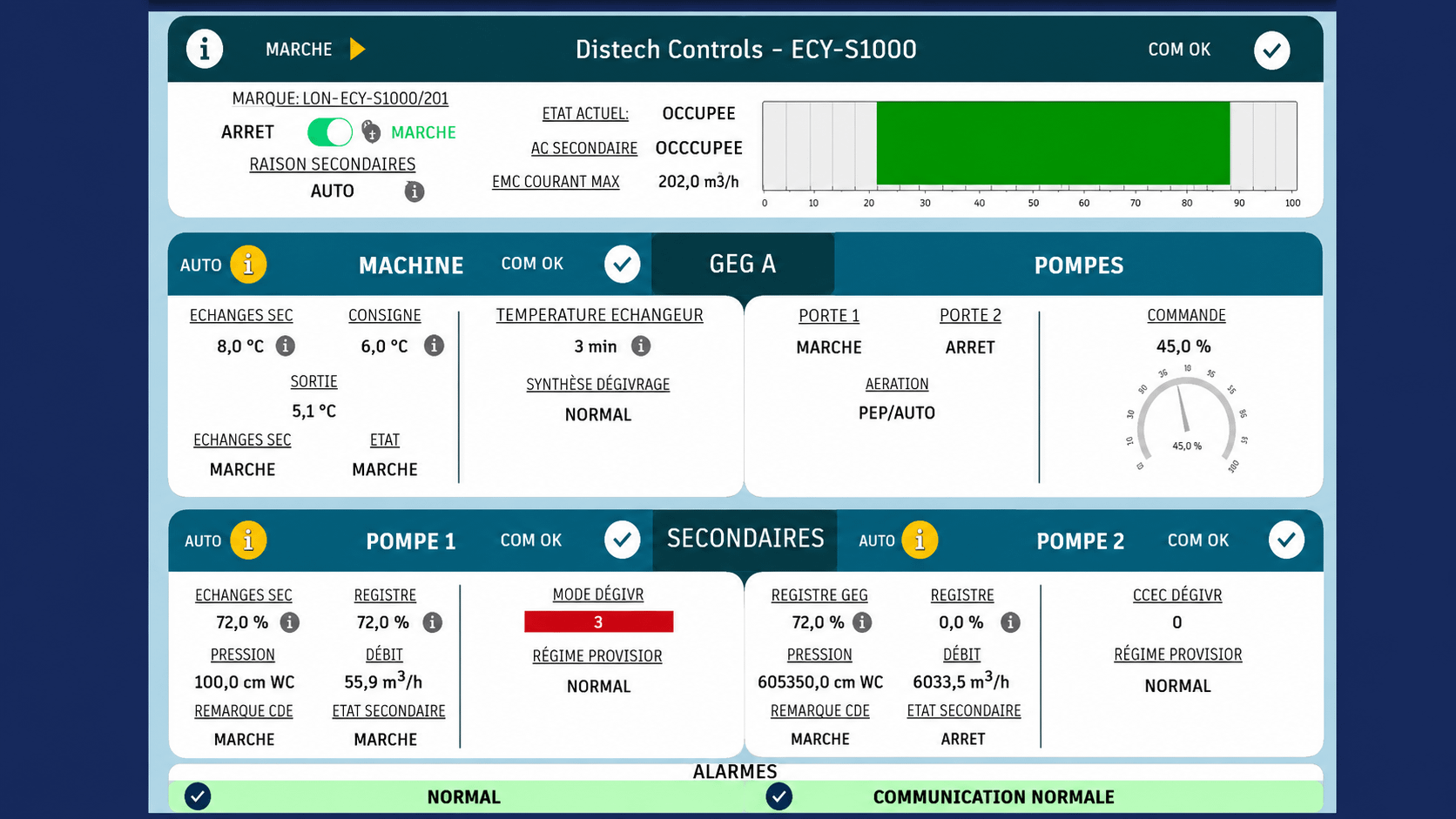

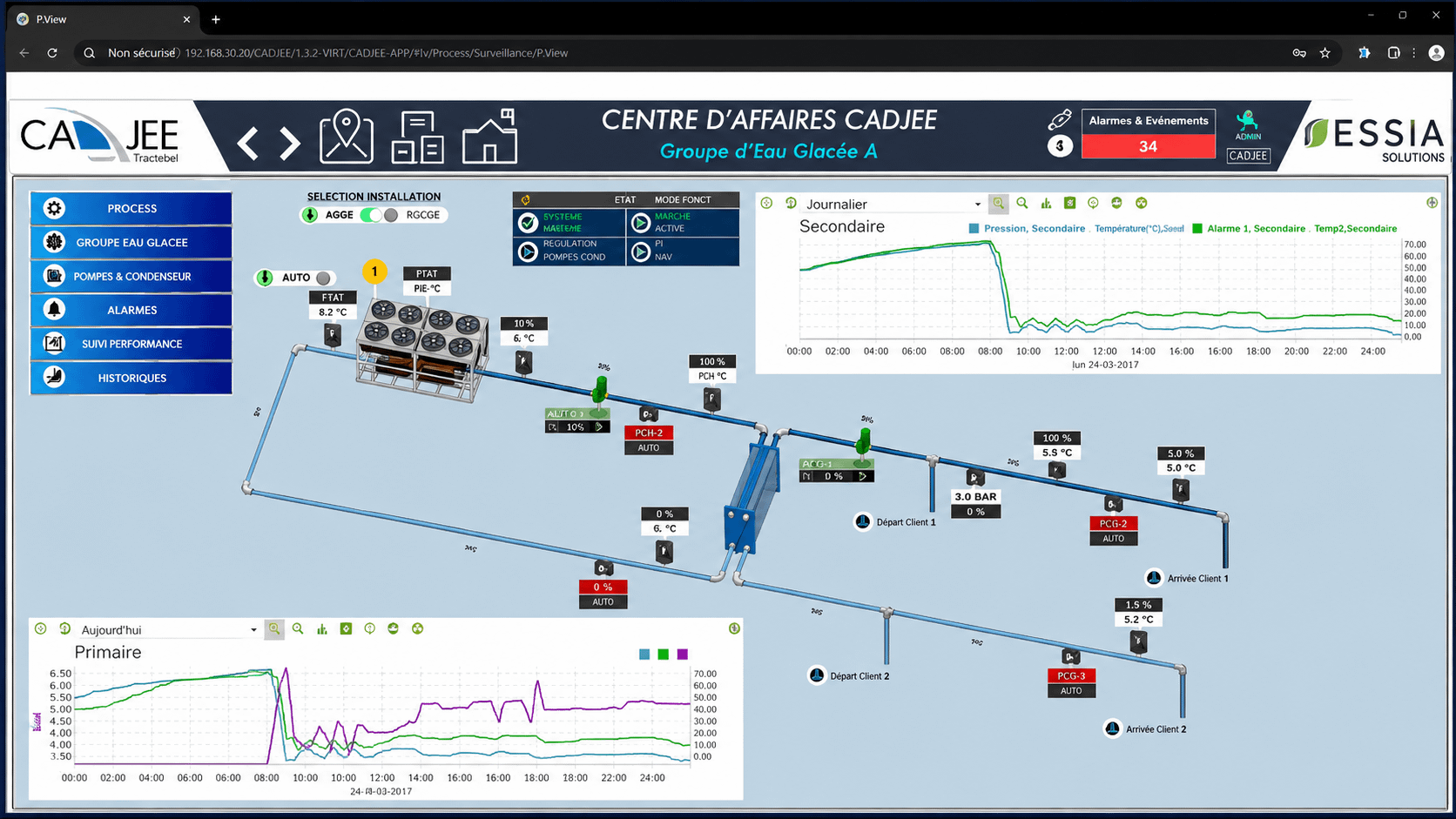

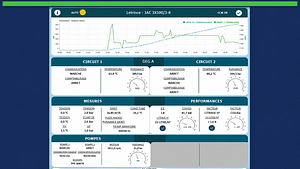

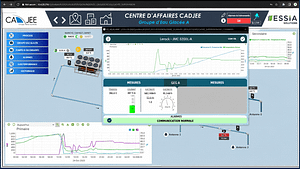

La supervision en images
