La mission
Déploiement et supervision de système GTB / GTC centralisant les équipements
techniques du site, les comptages et les principales fonctions de pilotage.
La période :
2019 – 2025
Solutions déployées
Supervision
Logiciel : IQVISION 5300 Points – Protocole ouvert
Automates de terrain maître
IQ4EXX-interfacing-BACnet IP (x5)
Comptage
Comptage d’eau général + sous-comptage cuisine via solution radio (x2)
Comptage électrique non intrusif (x7)
Communication
Passerelle M-Bus terrain vers M-Bus IP (x2)
Passerelle Modbus RTU terrain vers Modbus IP (x12)
Passerelle Modbus RTU terrain vers Modbus IP (x12)
Modules
Module d’acquisition Terrain : ISMA (X6)
Fonctions mises en oeuvre
- Collecte des données de consommation d'eau potable du Rectorat.
- Remontée des consommations Electriques (Générale, Colonne Est, Centrale et Ouest, TD Cuisine, Groupes d’eau Glacée, Local Serveur ….)

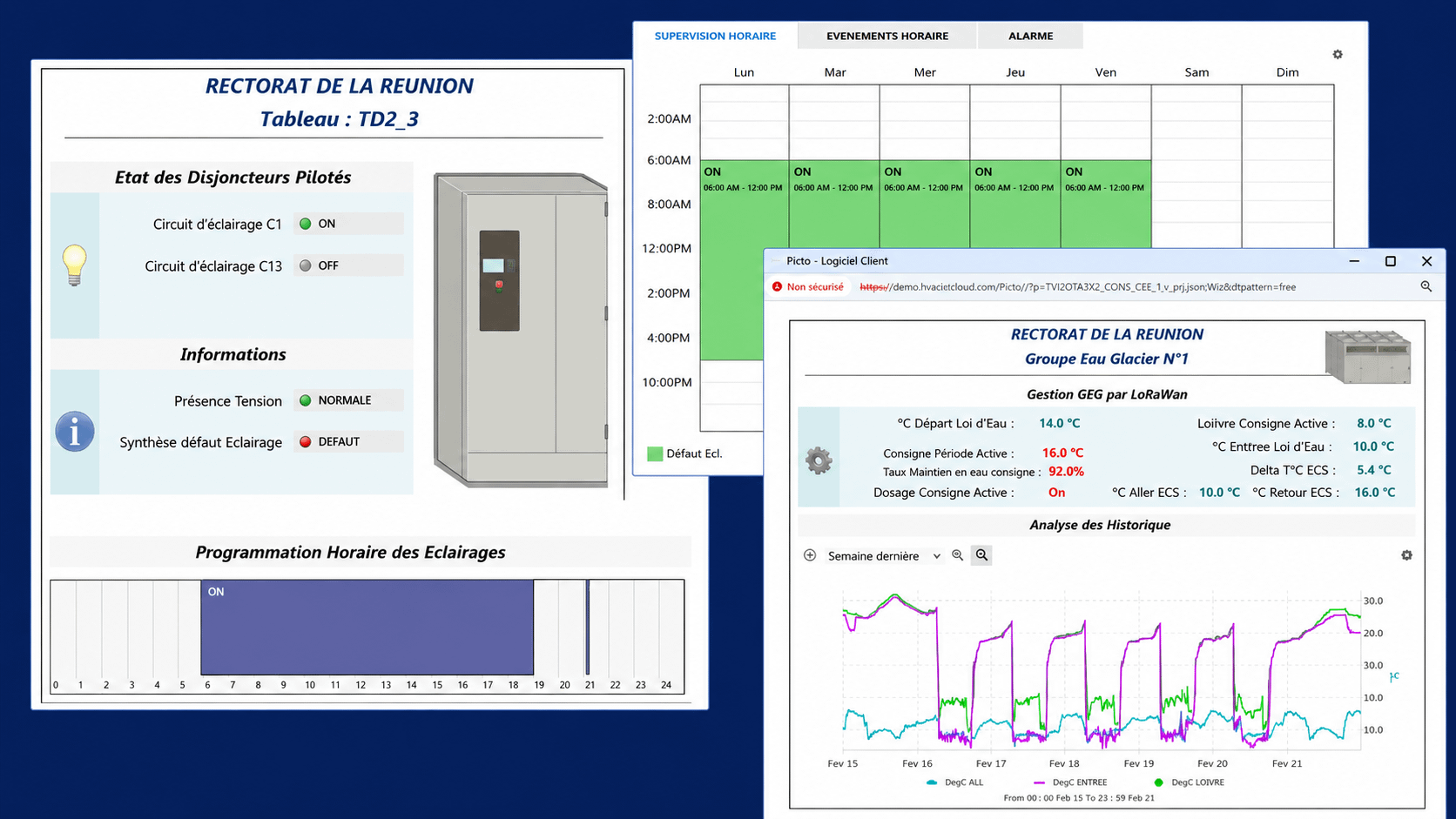

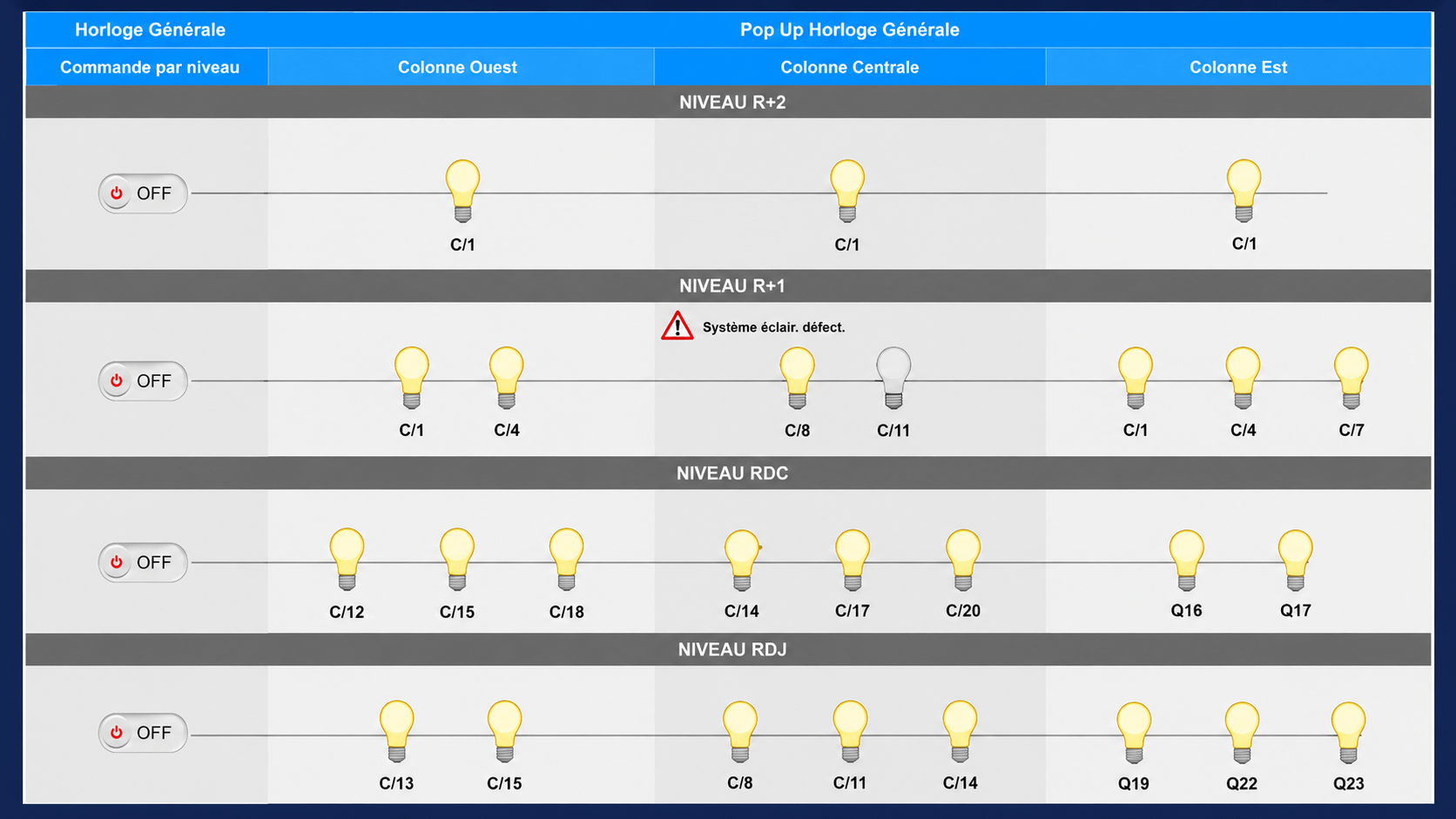

- Gestion des éclairages des circulations par niveau et par colonne (dérogation, gestion horaire, remontées de défauts ….)

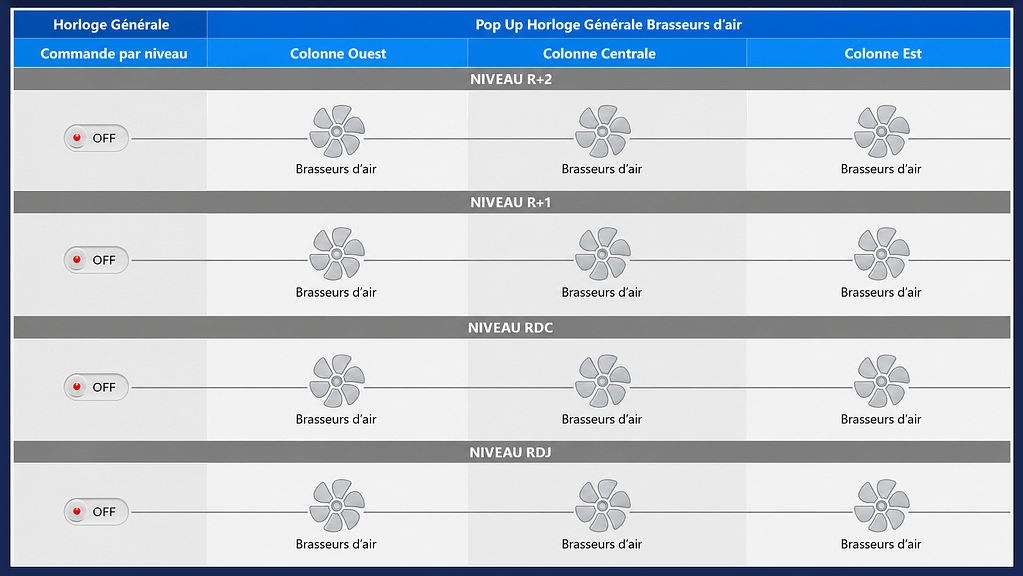

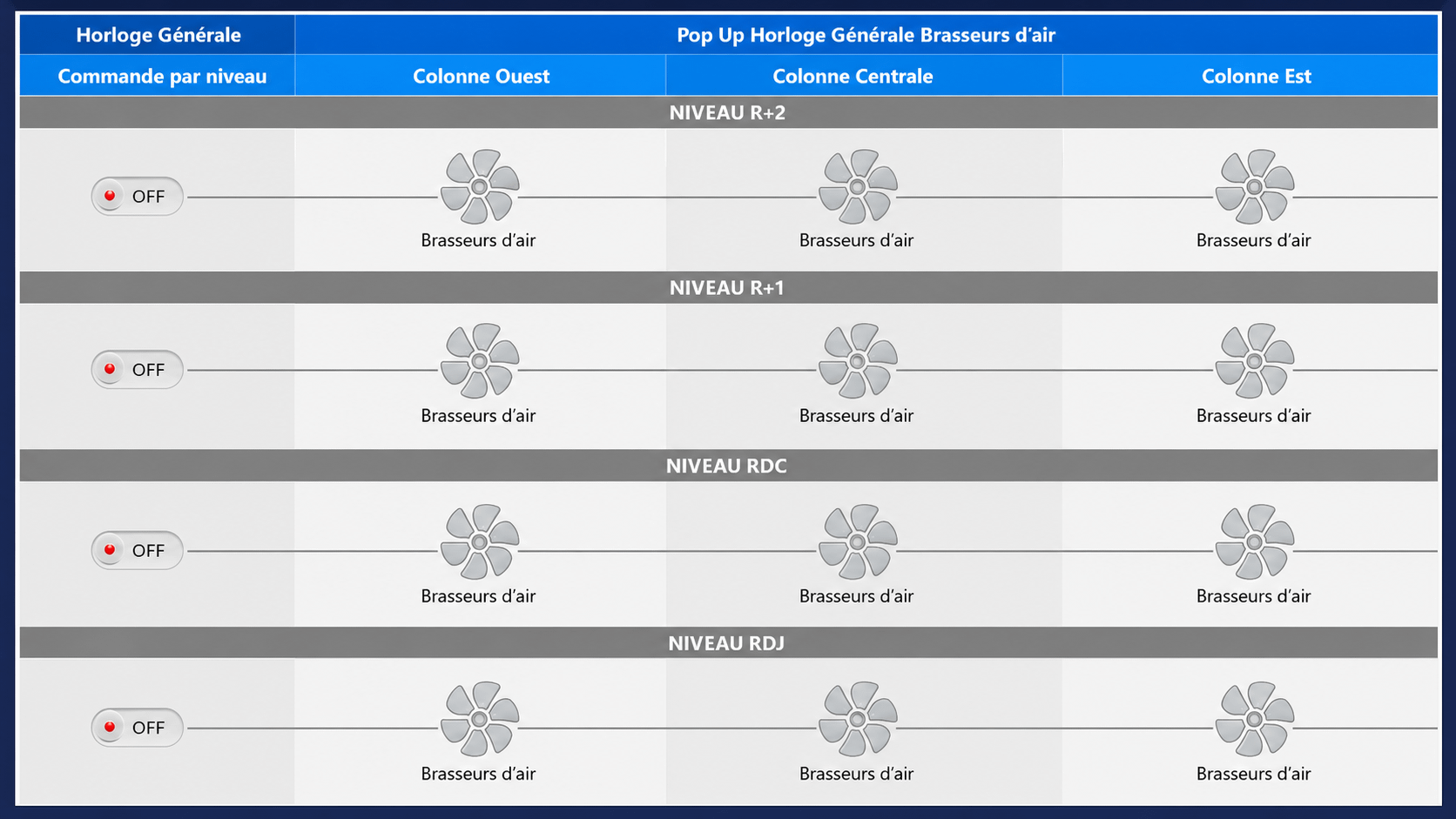

- Gestion des Brasseurs d’air des bureaux par niveau et par colonne (dérogation, gestion horaire, remontées de défauts ….)

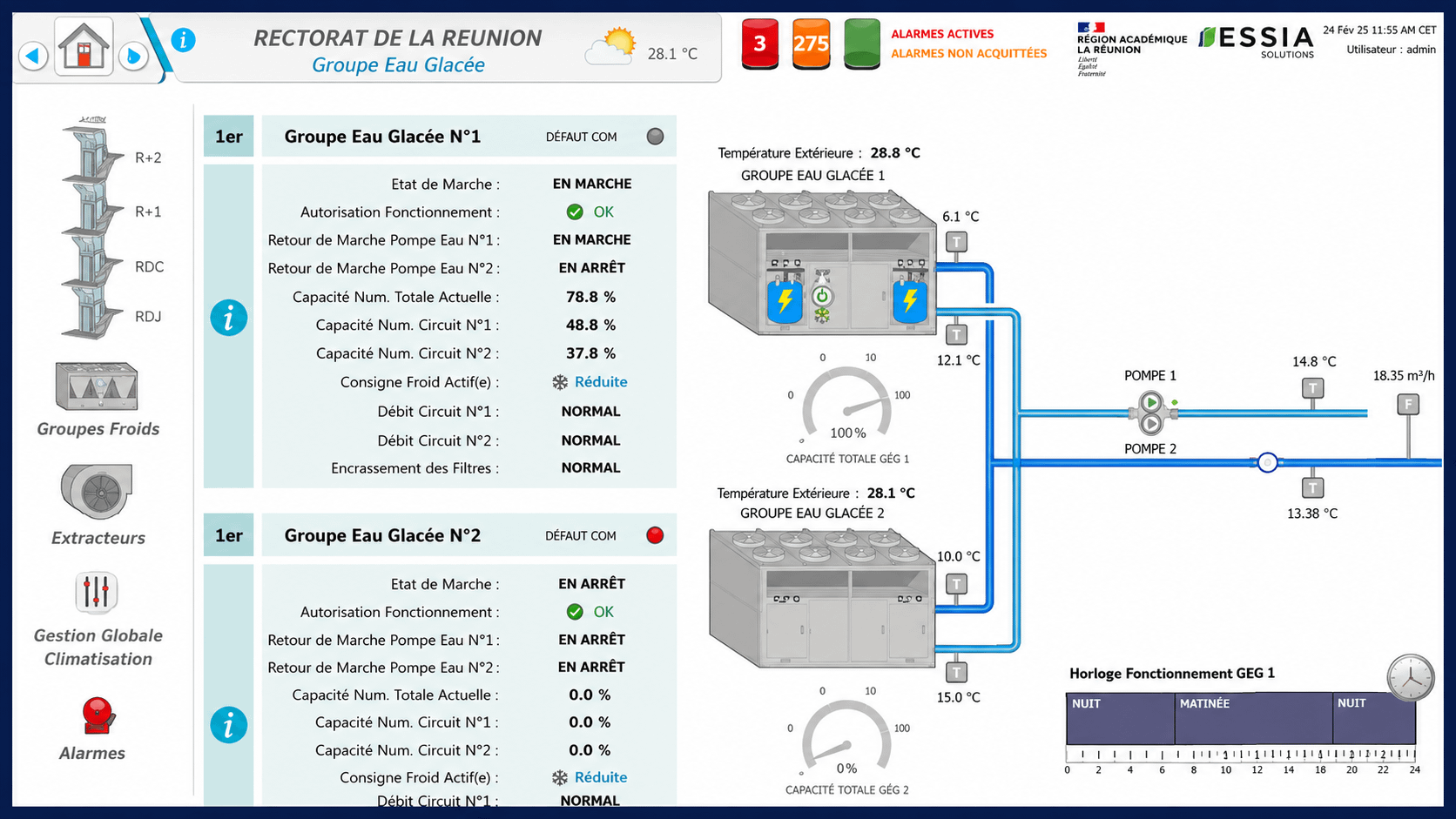

- Gestion de pilotage et suivi des états de fonctionnement comprenant le suivi des performances des groupes d’eau glacées.

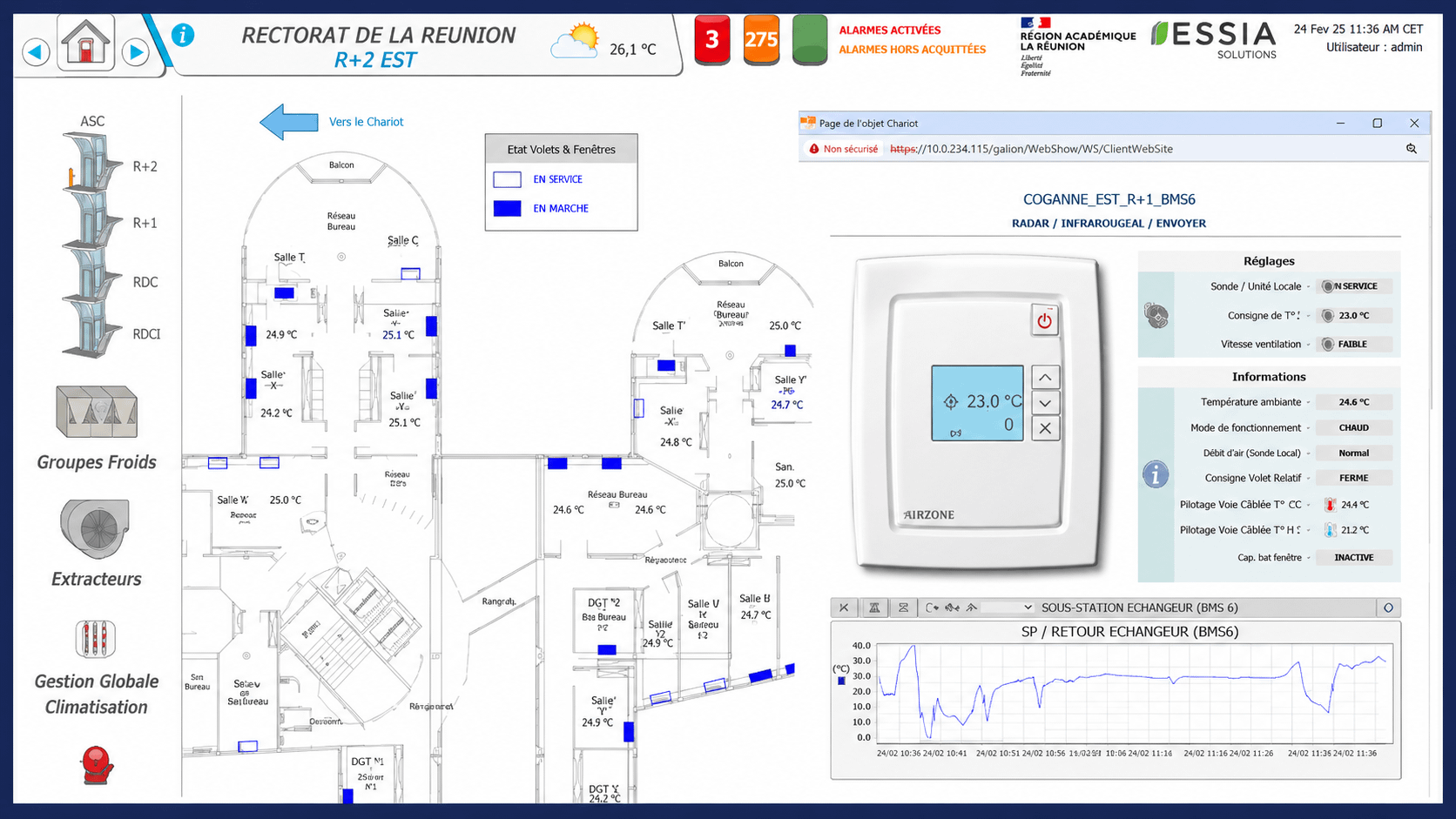

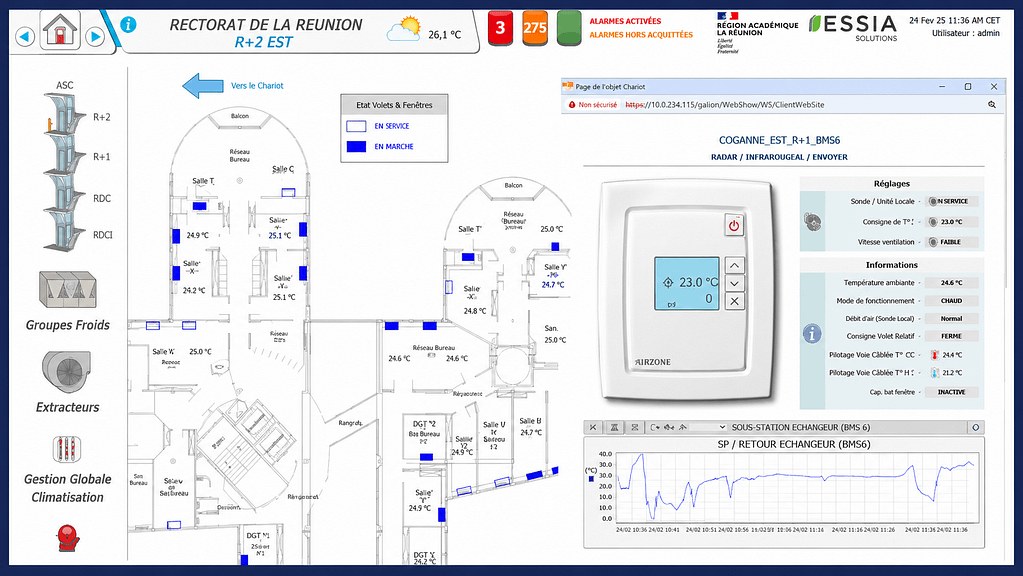

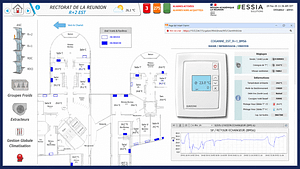

- Gestion de pilotage et suivi des états de fonctionnement des systèmes de climatisation de confort dans les différents bureaux.
- Gestion et suivi des défauts électriques du TGBT, le Groupe électrogène et sur l’ensemble des tableaux divisionnaires répartis sur le site Partenaires
Technologies et protocoles
IQVISION · IQ4EXX · ISMA
BACnet IP · M-Bus · M-Bus IP · Modbus RTU · Modbus IP

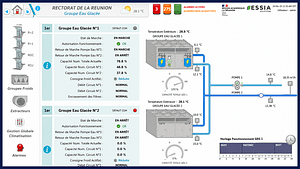

La supervision en images
