La mission
Déploiement et supervision de système GTB / GTC centralisant les équipements techniques du site, les comptages et les principales fonctions de pilotage.
La période :
2023 – 2024
Solutions déployées
Supervision
Supervision embarquée via ECY DESIGNER
Interface Homme Machine (IHM) HORIZON C10 (X5)
Mise à disposition de l’ensemble des points et vues graphiques à la supervision Schneider
Interface Homme Machine (IHM) HORIZON C10 (X5)
Mise à disposition de l’ensemble des points et vues graphiques à la supervision Schneider
Automates de terrain maître
ECLYPSE ECY-303-M3 (X5)
Capteurs
DISTECH et BELIMO
Communication
Passerelle de communication Modbus RTU pour GEG (X4)
Passerelle de communication Modbus TCP/IP pour Système Leds «Horticulture» (x7)
Passerelle de communication Modbus TCP/IP pour Système Leds «Horticulture» (x7)
Fonctions mises en oeuvre

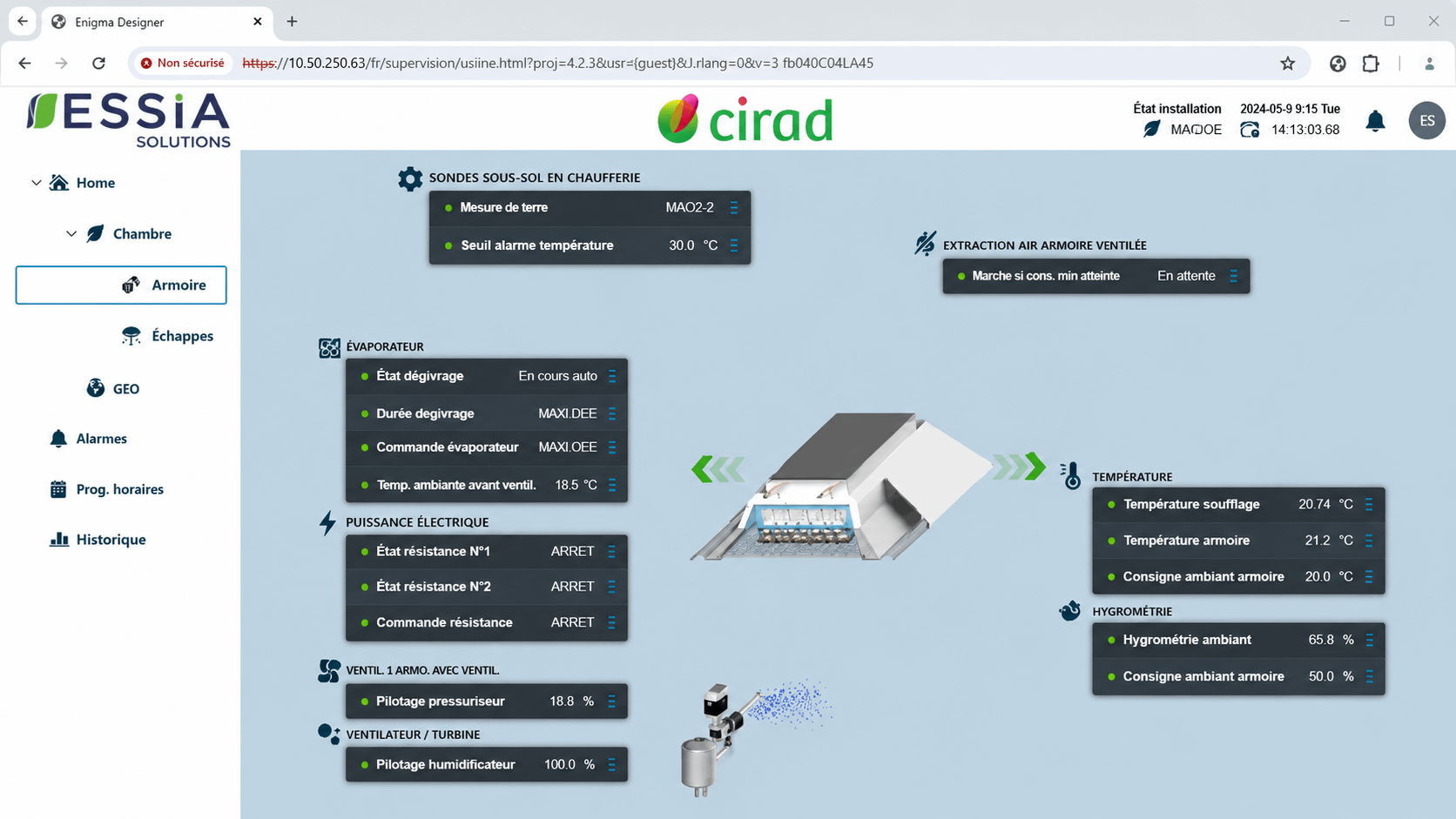

- Régulation de l’hygrométrie et de la température des chambres climatiques suivant plage horaire défini par les chercheurs de la CIRAD.

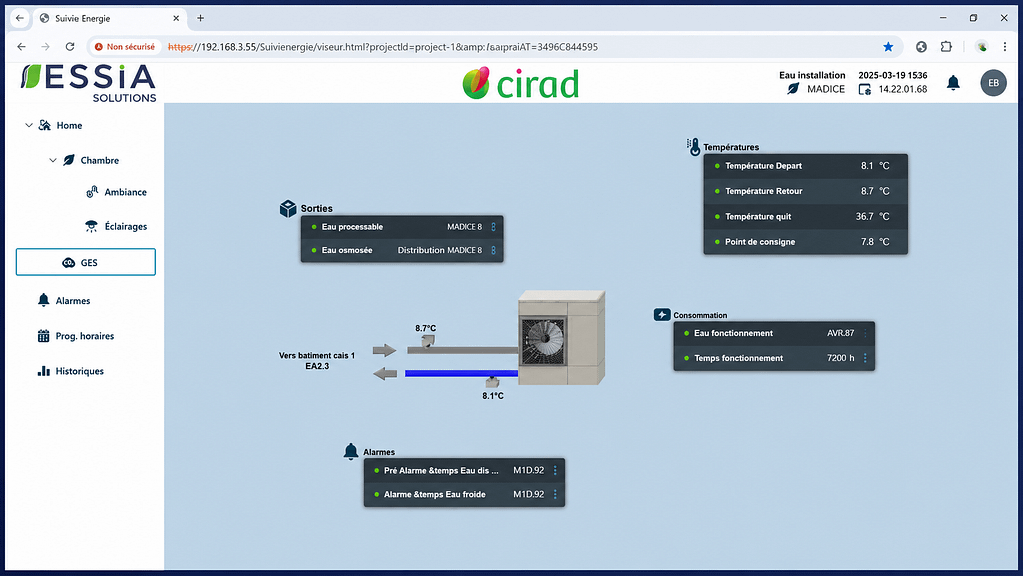

- Remontée et gestion de pilotage des groupes Froids «Eau Glacée» des 5 chambres climatiques.

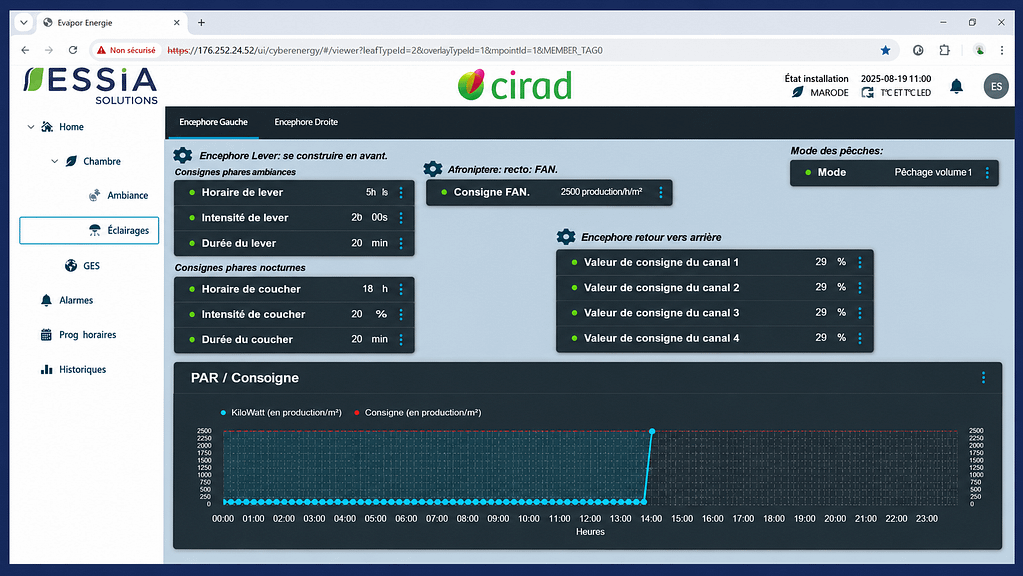

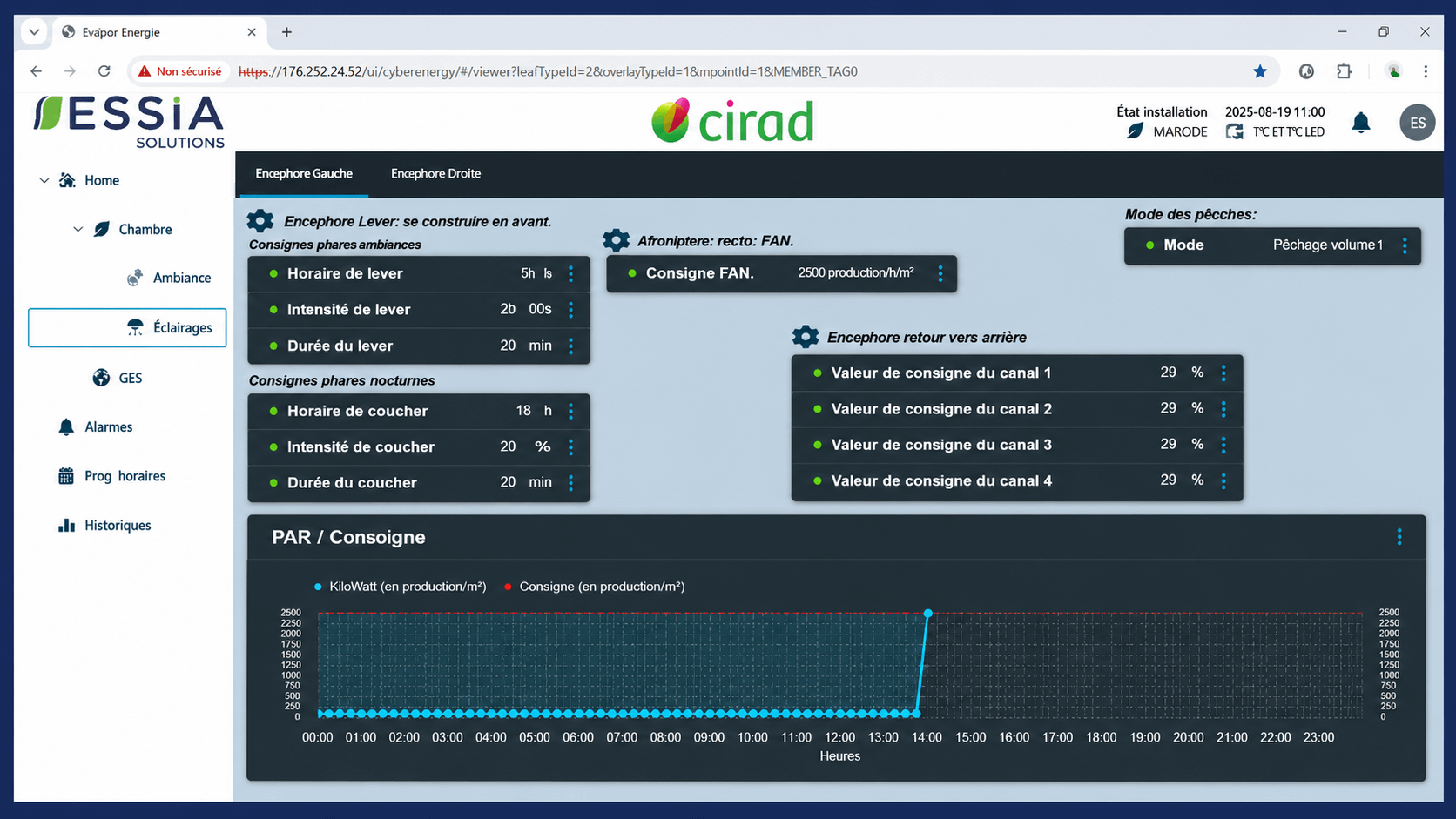

- Gestion et pilotage des éclairages Leds spécifiques «Horticulture» pour atteindre les conditions climatiques simuler par les chercheurs.
- Gestion et pilotage des humidificateurs vapeurs à eau osmosée dans les chambres climatiques.

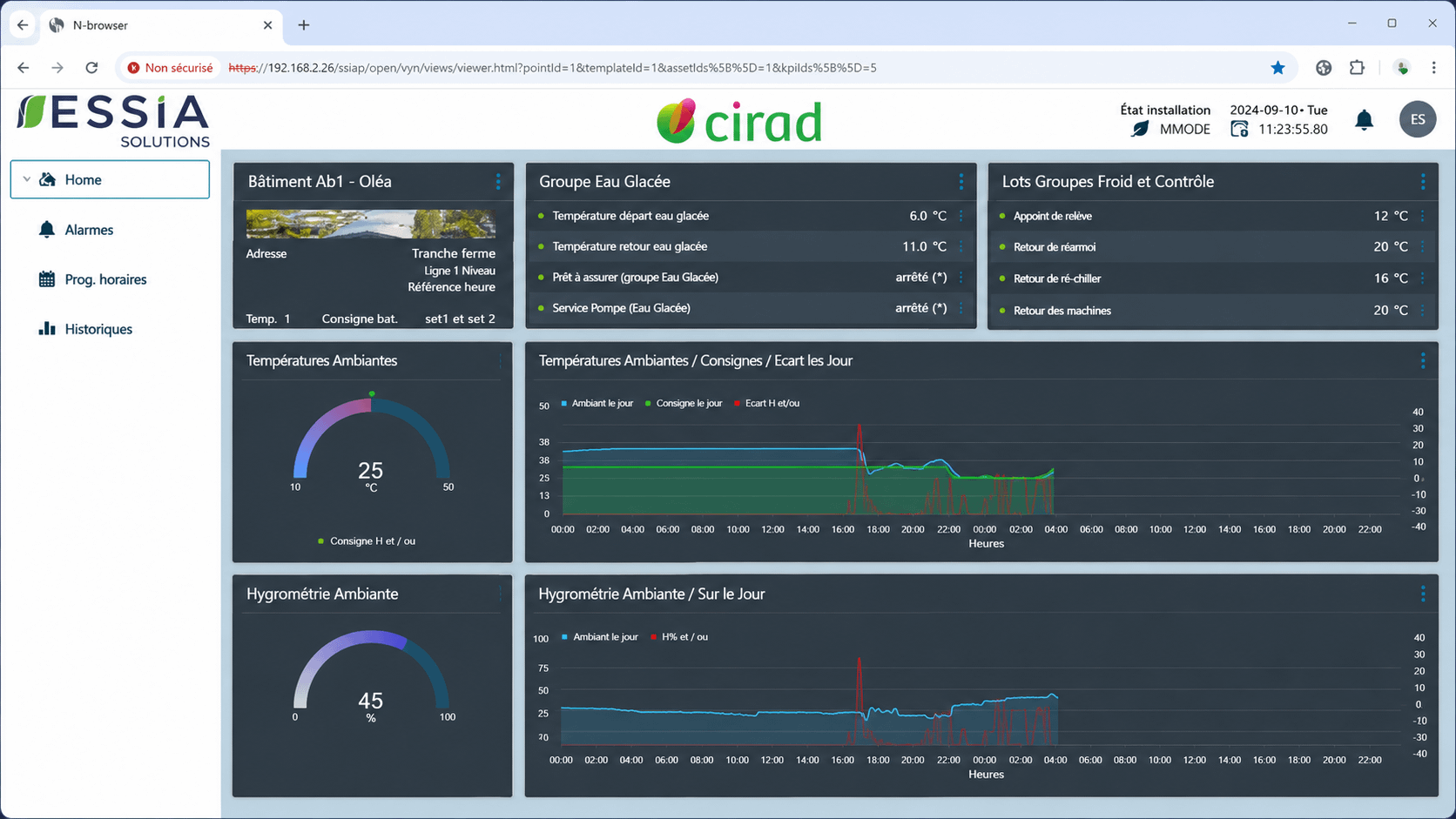

- Affichage dynamique du Systèmede régulation à proximité de la chambre climatique avec vues graphiques en local via IHM.
- Remontées et mise à disposition de l’ensemble des points et vues graphiques sur la supervision existante locale du client (Schneider).
Technologies et protocoles
ECY Designer · ECLYPSE · Horizon C10 · Distech · BELIMO · Schneider
Modbus RTU · Modbus TCP/IP

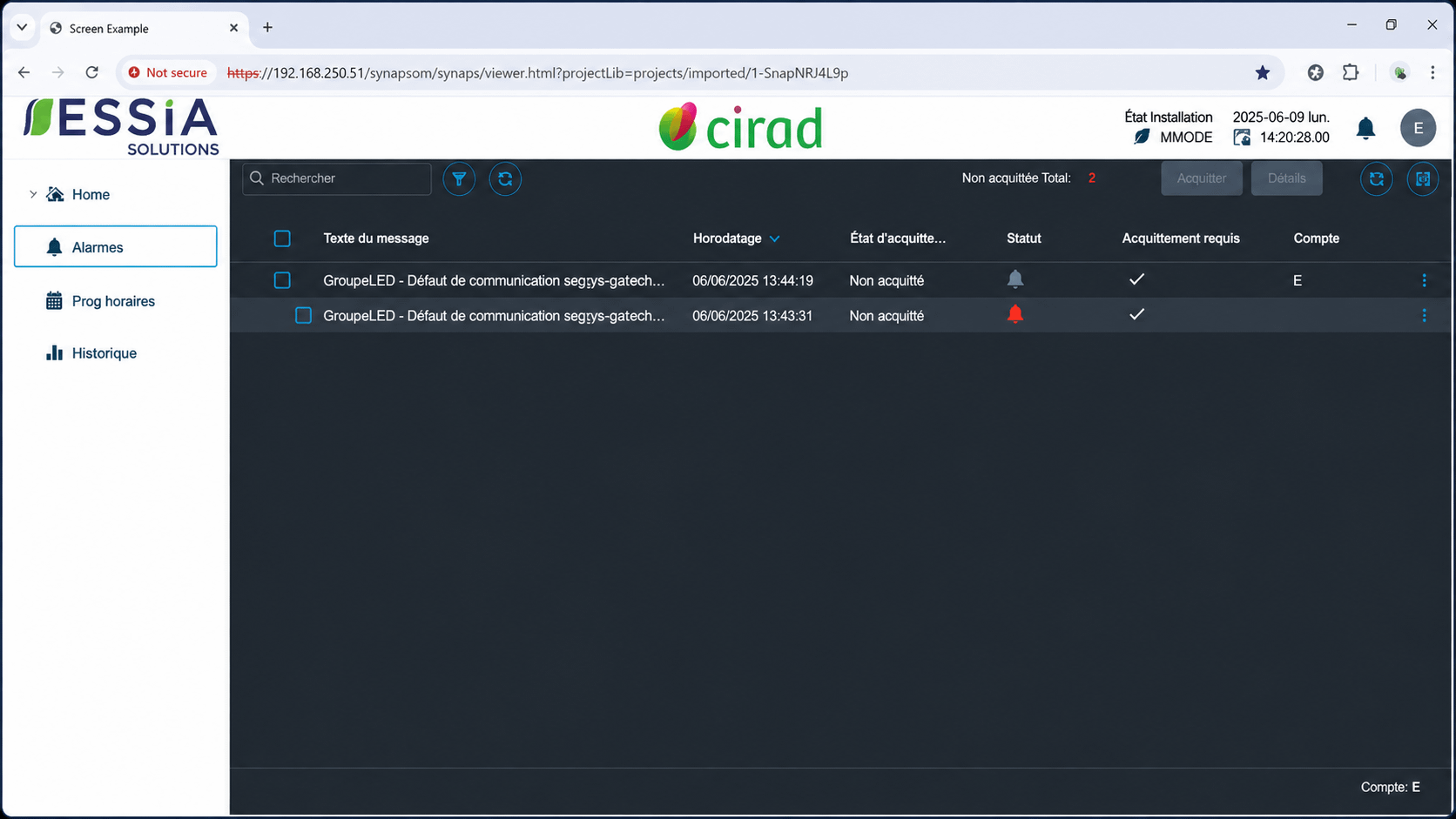

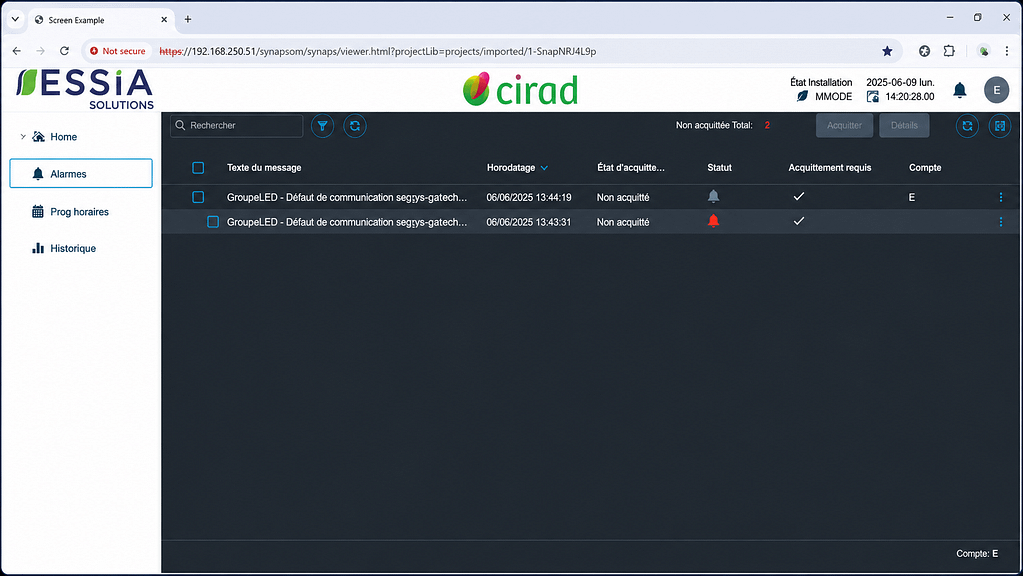

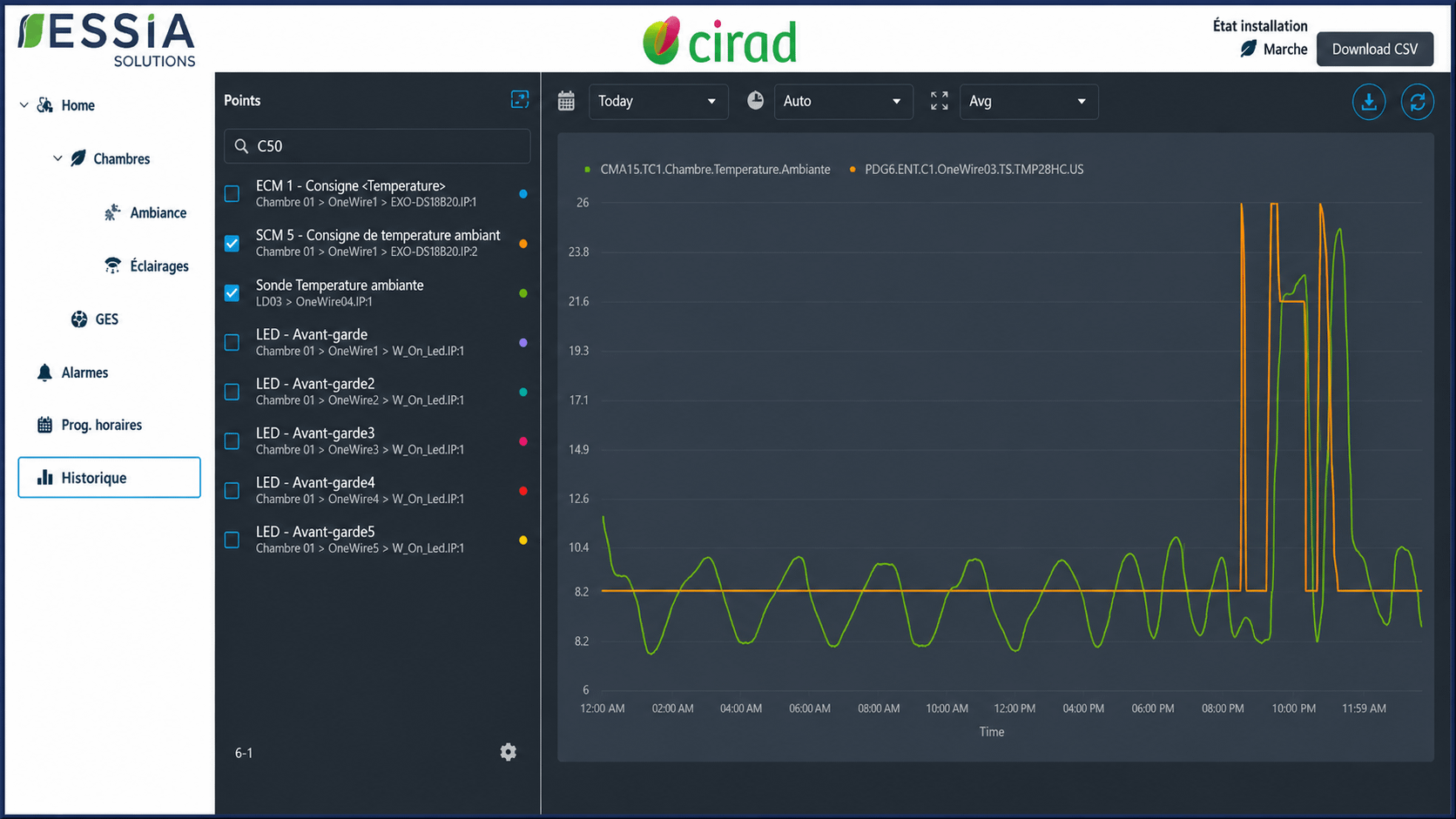

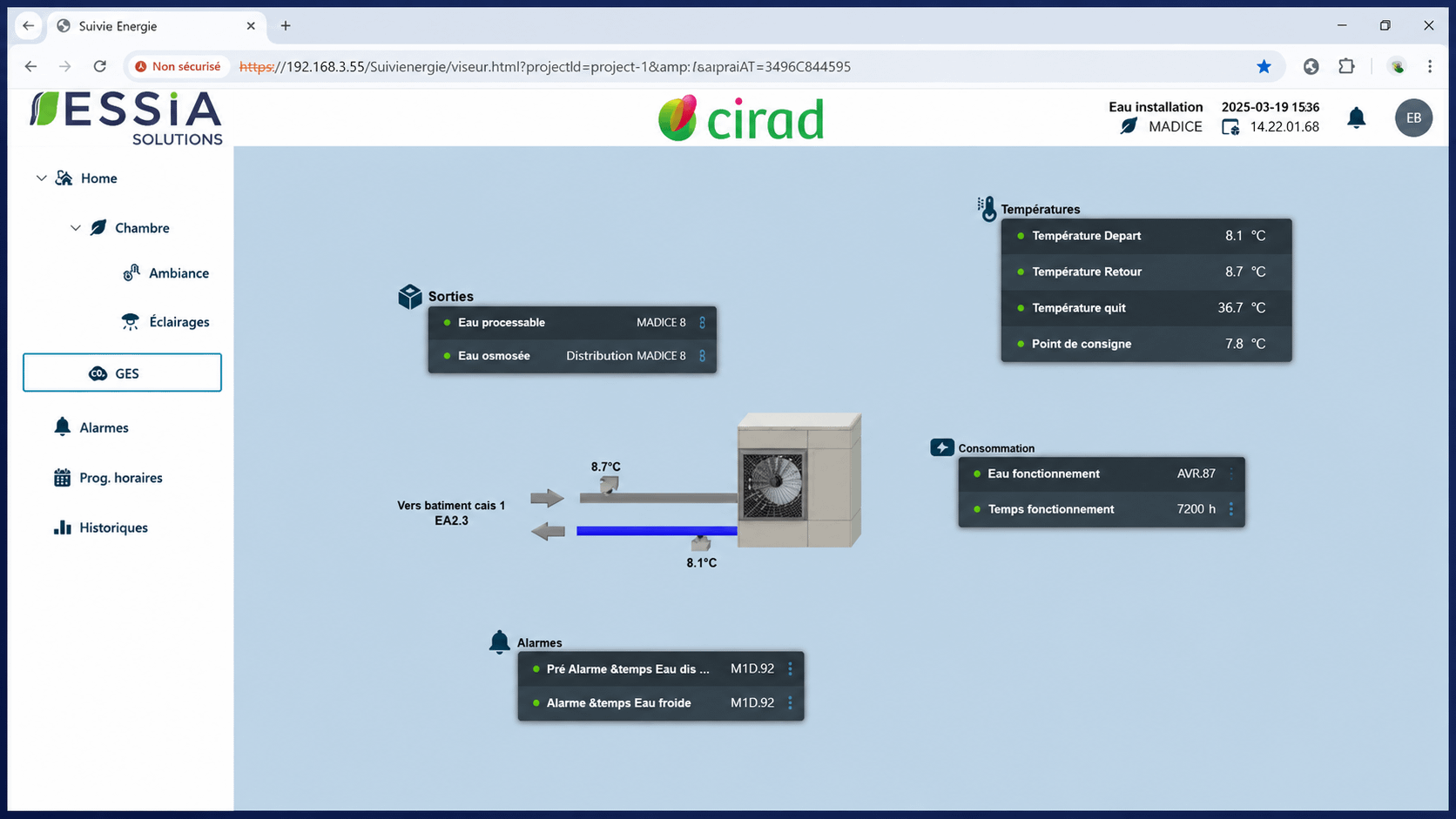

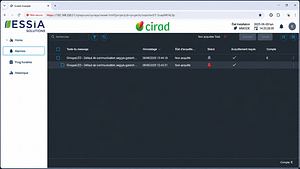

La supervision en images
